一、硬件系统

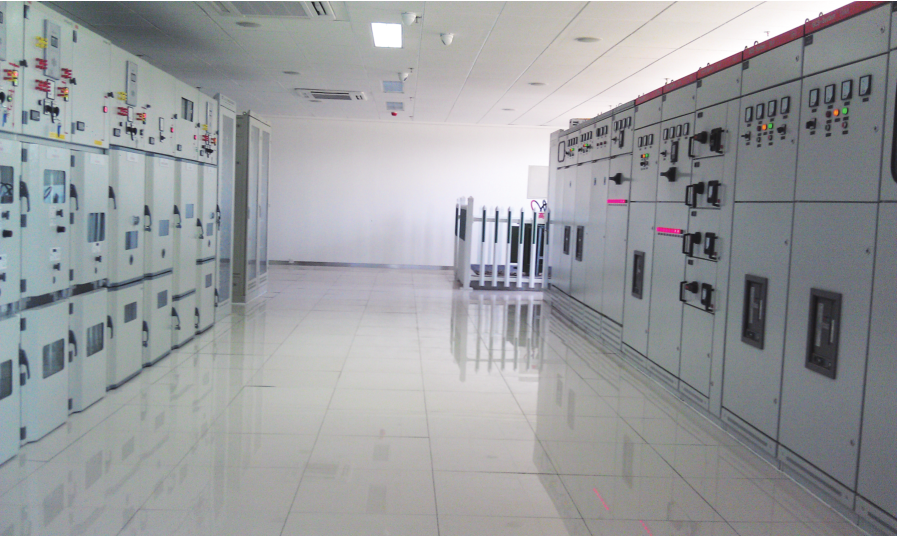

该配电仿真系统主要仿真的是10KV／0.4 KV两路电源配电的高低压配电室，共19面盘柜，其中高压设备有高压进线柜2面、高压出线柜2面、高压联络柜1面、高压PT柜1面、高压计量柜2面、变压器柜2面、保护柜1面；低压设备有低压进线柜2面、低压出线柜2面、低压联络柜1面，低压计量柜1面、电容器补偿柜1、面变压器为800kVA，10/0.4kV两台、直流柜1面、计算机控制系统及软件一套。

每个柜体中加入故障模拟器，故障模拟器主要监测线路电压、电流、功率及监测断路器动作状态。程控模拟负荷源主要给开关柜提供动作电源及信号电源。进线柜中程控模拟负荷源主要给综合保护测控装置提供保护动作所需信号，计量柜中程控模拟负荷源主要给计量仪表提供电压、电流及相位数值，出线柜中程控模拟负荷源主要模拟负载，程控模拟负荷源可输出三相不同幅值、不同相角的电压电流信号，完全模拟实际负载。

二．故障类型

1. 高压隔离开关故障仿真：

2. 断路器分合闸故障仿真：

3. 电流互感器故障仿真

4. 电压互感器故障仿真

5. 变压器故障仿真

6. 低压出线过载

7. 越级跳闸

8. 母线故障

9. 重合闸未自投

10. 单相接地故障仿真

11. PT二次回路压降CT二次回路负荷测试仿真

12. 安全间距仿真模拟

13. 电缆、母线接头处接触不良的故障仿真

14. 直流系统故障仿真

15. 低压电容补偿柜运行投切以及故障仿真

16. 高压配电柜的速断保护仿真

17. 高压开关柜的过流延时保护仿真功能

18. 低压柜过流速断保护仿真

19. 低压柜过流延时保护仿真

20. 漏电保护功能仿真

三．技术参数

输出单相或三相工频正弦电压、电流和相位。

程控或手控方式键盘操作，实现三相三线/四线、有功/无功、电压、电流输出量程、相位实验点选择。

输出电压： 100V 、 220V 、 380V ，每个量程 0 ～ 120% 连续可调，调节细度： 0.01%。

输出电流： 1A 、 2.5A 、 5A 、 10A 、 25A 、 50A ，100A每个量程 0 ～ 120% 连续可调调节细度： 0.01% ，并具有 0 ～ 199.9mA 的电流输出功能。

输出电压、电流稳定度 <0.05% (PF=1, 3min)。

输出频率： 45.0 Hz ～ 65.0Hz ，调节细度： 0.1Hz输出相位： 0° ～ 359.9° ，调节细度： 0.1° ，并设有 0.5(C) 、 0.8(C) 、 1.0 、 0.8(L) 、 0.5(L) 五个相位试验点。

KV-30：反窃电营销实训室用

1） 培训对象：

漏电流查找，以及反窃电，用电检查、装表接电、抄表收费等相关工种和管理人员。

2） 培训内容：
